Unser Temperierverteiler

Gemeinsam mit der Fa. Addition habe ich einen Temperierverteiler entwickelt, der neue Möglichkeiten bietet.
Unabhängig vom Werkzeug und Temperiergeräte, können Sie:
- Energie sparen
- Temperiergeräte einspare
- Produktivität steigern
- und einiges mehr

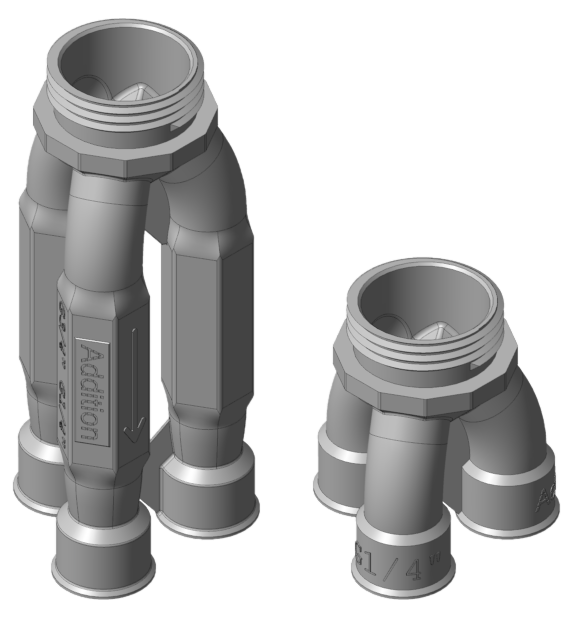

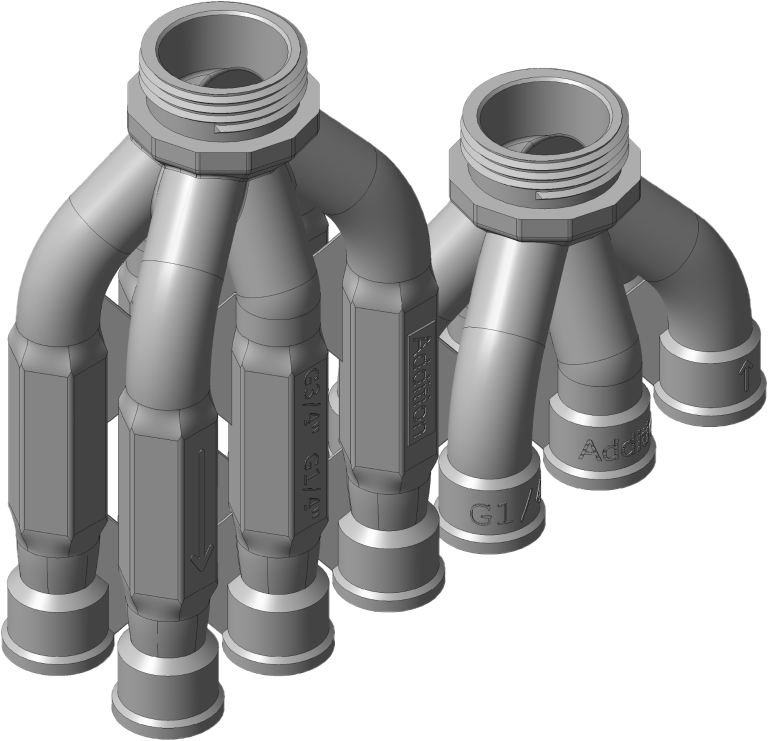

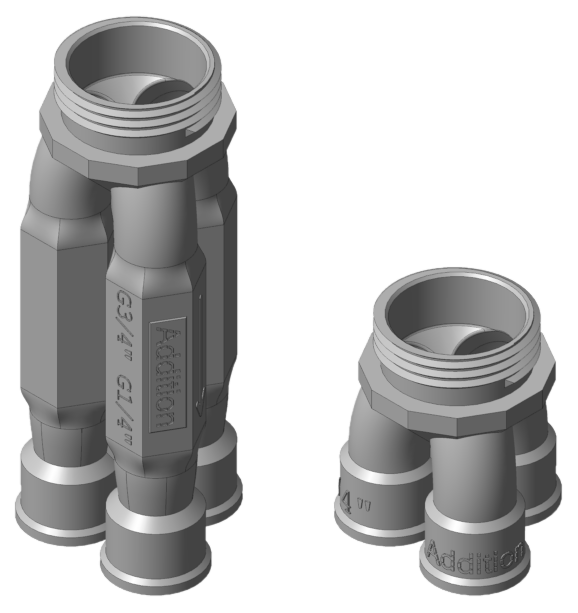

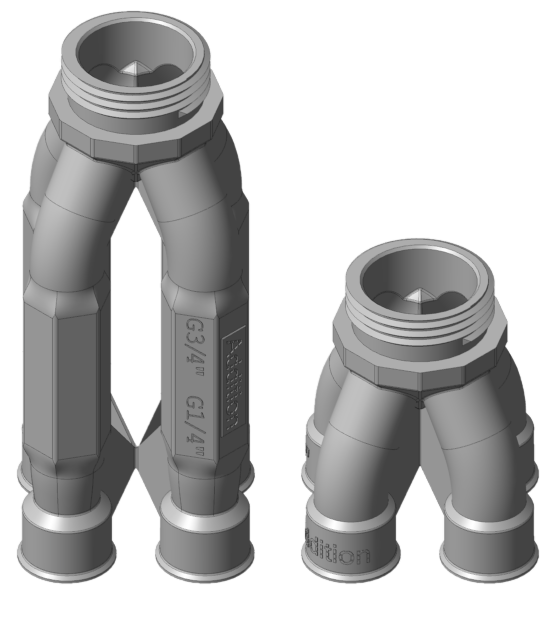

Allen Varianten gemein ist das G3/4"-Anschlussgewinde und Gewinde am Auslass in den Varianten G1/4", M10x1, M14x1,5, G3/8" und weitere Gewinde sind auf Anfrage möglich.

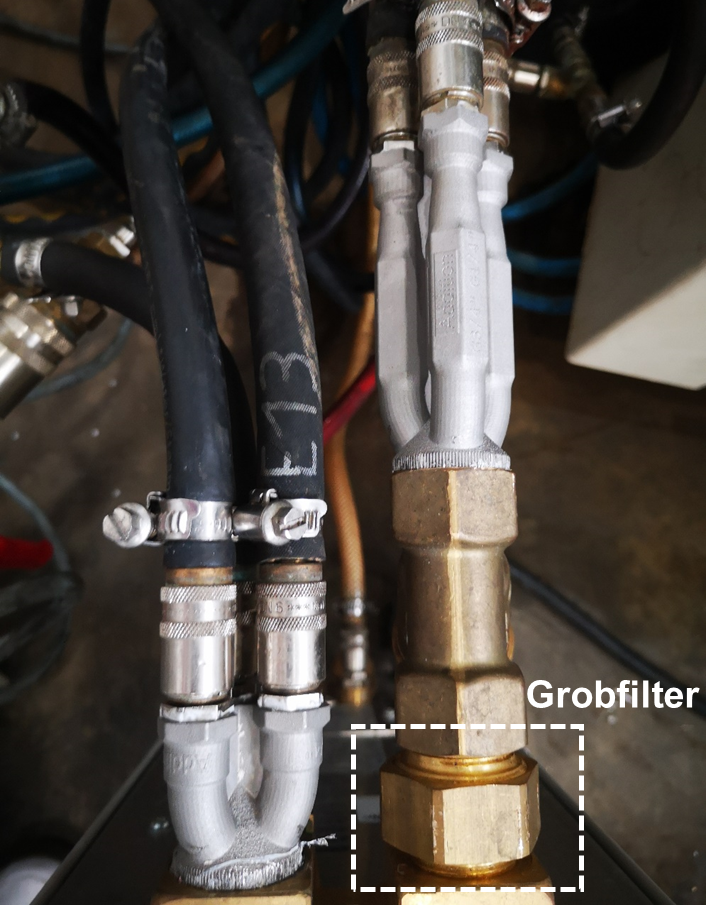

Exemplarische Verschraubung am Temperiergerät

  • Direktanschluss mit Teflonband an Temperiergerät
  • Nutzung der vorhandenen Anschlüsse ohne Einschränkungen möglich

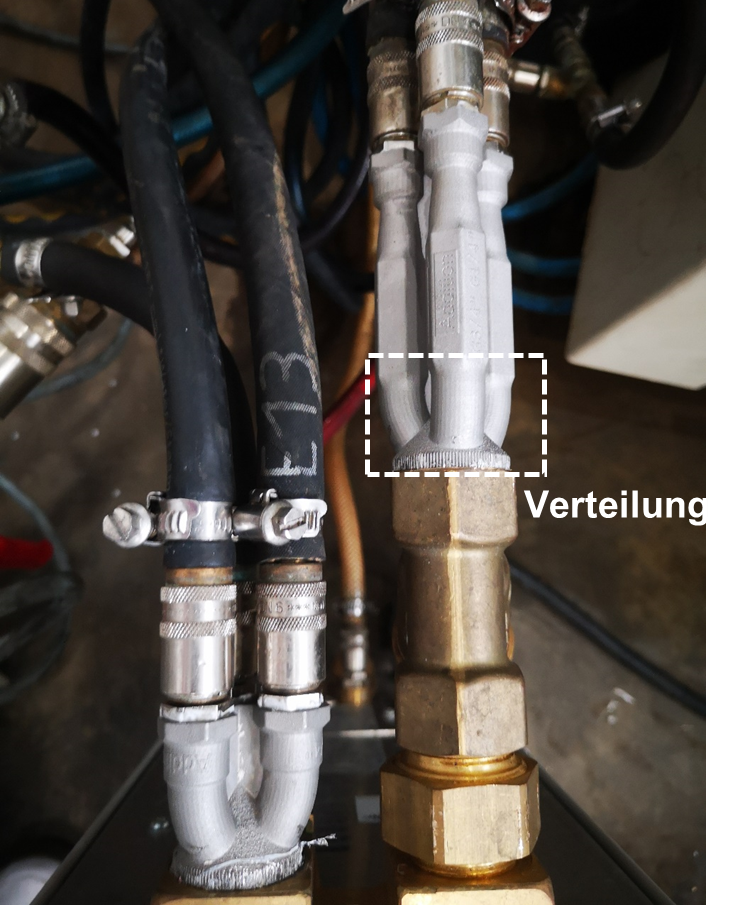

Verteilung

  • Verdreifachung bzw. Vervierfachung der Anschlüsse am Temperiergerät reduziert Anzahl an notwendigen Temperiergeräten
  • Gesamtwiderstand wird analog zu elektrischen Widerständen gesenkt.
  • Kein Kreislauf wird durch den anderen Kreislauf beeinflusst und Durchflussmenge stellt sich unabhängig ein.
  • Reihenschaltung beeinflusst immer die folgenden Elemente. Mit optimierter Strömungsverteilung und der einhergehenden Parallelschaltung liegt dieser Fall nicht vor.
  • Erhöhung der Kreisläufe am Werkzeug ohne Nachteile

Innere Struktur

  • Aus der turbulenten Strömung wird eine laminare Strömung. Eine laminare Strömung benötigt weniger Energie für den Wassertransport und führt zu einer weiteren Steigerung der Durchflussmenge. Bei der ersten stärkeren Umlenkung wird wieder eine turbulente Strömung erzeugt.
  • Weniger Wärmeverlust im Schlauch durch laminare Strömung, senkt den Energiebedarf weiter

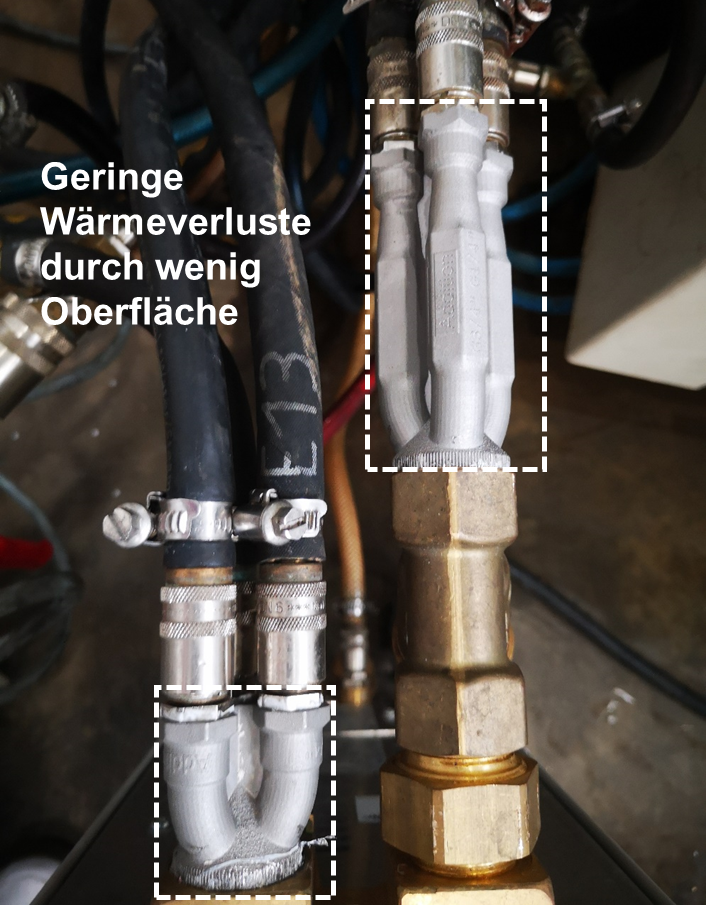

Kompakte Struktur

  • Wenig Oberfläche am Verteiler geht mit geringeren Wärmeverlusten einher
  • Reduktion der Aufwärmzeit des Werkzeugs durch stark reduzierte Verluste im Vergleich zu konventionellen Verteiler

Fehlerrobustheit

  • Stark erhöhte Durchflussmenge ermöglich sensibleres Ansprechverhalten bei Reduktion der Durchflussmenge
  • Poka Yoke: Möglichkeiten für menschliche Fehler werden reduziert. Nutzung von Blindkupplungen entspricht geschlossenem Kreislauf. Angeschlossener Kreislauf hat automatisch Durchfluss.

Wie amortisiert sich der Verteiler?

Hier ein paar Beispielrechnungen, wie sich der Verteiler bei verschiedenen Kunden amortisiert:

Ein Temperiergerät wird ersetzt - Pumpe mit 1kW Leistung entfällt


Einsparung Wartungskosten: ca. 125€/Monat

Reduktion Stromverbrauch: 24kWh/Tag
                                                720kWh/Monat

Einsparung Stromkosten: 6€/Tag (bei 0,25€/kWh)
                                              180€/Monat (bei 0,25kWh)



Zwei Temperiergeräte werden ersetzt - Pumpen mit 2kW Leistung entfallen

Einsparung Wartungskosten: ca. 250€/Monat

Reduktion Stromverbrauch: 48kWh/Tag
                                                1.440kWh/Monat

Einsparung Stromkosten: 12€/Tag (bei 0,25€/kWh)
                                              360€/Monat (bei 0,25kWh)



Kein Temperiergerät wird ersetzt - FU-Pumpe mit 1kW in Nutzung

Reduktion der Pumpenleistung von 1kW auf 0,25kW

Reduktion Stromverbrauch: Von 24kWh/Tag auf 6kWh/Tag
                                                Von 720kWh/pM auf 180kWh/pM

Einsparung Stromkosten: 4,5€/Tag (bei 0,25€/kWh)
                                              135€/Monat (bei 0,25kWh)



Ein Temperiergerät wird ersetzt - FU-Pumpe mit 1kW in Nutzung

Reduktion der Pumpenleistung von 1kW auf 0,15kW und Entfall einer Pumpe mit 1kW
Einsparung Wartungskosten: ca. 125€/Monat

Reduktion Stromverbrauch: Von 48kWh/Tag auf 3,6kWh/Tag
                                                Von 1.440kWh/pM auf 108kWh/pM

Einsparung Stromkosten: 11,1€/Tag (bei 0,25€/kWh)
                                              333€/Monat (bei 0,25kWh)



Variante DN6

Preise pro Set 3fach

Stückzahl 1: 475€ + MwSt.
Stückzahl 2-5: 425€ + MwSt.
Stückzahl 6-15: 385€ + MwSt.
Stückzahl 16-49: 345 + MwSt.
Stückzahl 50+: 315€ + MwSt.

Preise pro Set 4fach

Stückzahl 1: 545€ + MwSt.
Stückzahl 2-5: 505€ + MwSt.
Stückzahl 6-15: 455€ + MwSt.
Stückzahl 16-49: 415 + MwSt.
Stückzahl 50+: 375€ + MwSt.

Variante DN9

Preise pro Set 3fach

Stückzahl 1: 490€ + MwSt.
Stückzahl 2-5: 444€ + MwSt.
Stückzahl 6-15: 400€ + MwSt.
Stückzahl 16-49: 360 + MwSt.
Stückzahl 50+: 330€ + MwSt.

Preise pro Set 4fach

Stückzahl 1: 560€ + MwSt.
Stückzahl 2-5: 520€ + MwSt.
Stückzahl 6-15: 470€ + MwSt.
Stückzahl 16-49: 430 + MwSt.
Stückzahl 50+: 390€ + MwSt.

Preise pro Set 6fach

Stückzahl 1: 1.070€ + MwSt.
Stückzahl 2-5: 975€ + MwSt.
Stückzahl 6-15: 880€ + MwSt.
Stückzahl 16-24: 790 + MwSt.
Stückzahl 25+: 725€ + MwSt.

Sie haben Fragen zum Temperierverteiler? Eine Mail oder ein Anruf beantworten Ihre Fragen.

Kontakt:

Telefon: +49 172 3113137

E-mail: info[at]ib-jm.com

Anschrift: Worthnocken 12, 58511 Lüdenscheid
